Машина для резки труб малого диаметра с ЧПУ
Входит в категорию:
Сведения о продукте
Преимущества продукта
В ответ на необходимость резки труб малого диаметра, на основе многолетнего проектирования и производства оборудования для резки с ЧПУ, компания специально разработала станок для резки с ЧПУ с небольшим диаметром трубы. Эта модель подходит для малого диаметра трубы между 40 мм-300 мм. Высокая точность сквозной резки и резки фиксированной длины, что решает текущую проблему резки стальных труб с небольшим диаметром трубы.
Технические параметры
| Модель | КПГ |
| Диапазон применения трубопровода (внешний диаметр) | Φ40-300mm; |
| Длина трубы | 4 -16 м в соответствии с требованиями заказчика |
| Максимальная нагрузка | 5Т |
| Применимая толщина резки | Пламя 5 -5 0mm, толщина плазменной резки в соответствии с моделью питания плазмы |
| Количество осей с ЧПУ | 2/3/4/5/6 оси или расширения |
| Ось X-Вращение заготовки | Привод вращения заготовки; объем вращения: свободный поворот |
| Ось Y-тележка для перемещения | Факел движется в осевом направлении вдоль трубы; объем перемещения: эффективная длина резки в соответствии с оборудованием |
| Z-ось-продольный подъем горелки | Факел перемещается в продольном направлении в соответствии с диаметром трубы; объем перемещения: в соответствии с диаметром заготовки |
| U-ось-осевое отклонение факела | Факел отклонен в направлении оси части; угол отклонения: пламя ± 60 °, плазма ± 45 ° |
| Ось V-радиальное отклонение факела | Факел отклонен в радиальном направлении заготовки; угол отклонения: пламя ± 60 °, плазма ± 45 ° |
| W-ось вверх и вниз | Продольный подъем; объем перемещения: в соответствии с диаметром заготовки (вручную) |
| Дополнительная ось-регулировка эллиптичности | Факел автоматически регулирует высоту оси подъема в соответствии с эллипсом заготовки; Регулировка: 0 -2 0 мм |
Область применения
Электричество и водное хозяйство, нефтехимия, строительные конструкции, судостроение и тяжелая промышленность, металлургическое оборудование и др.

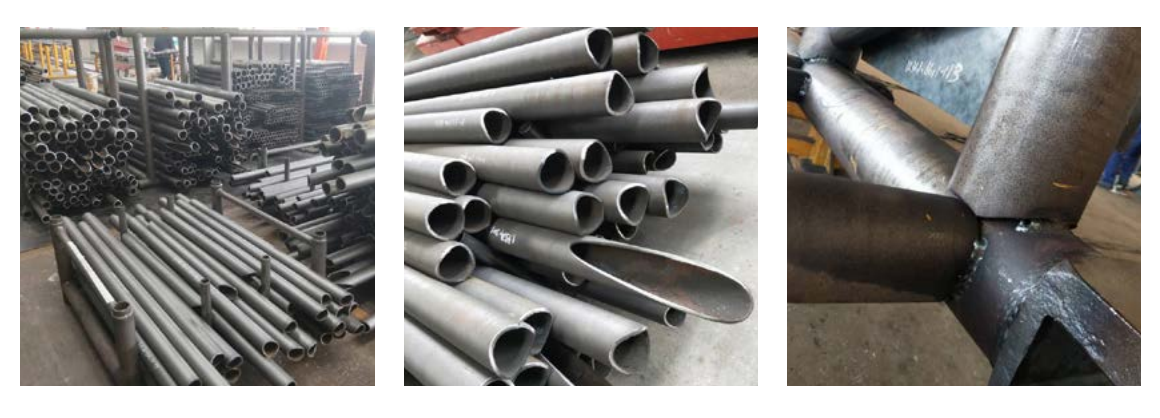

Процесс резки
